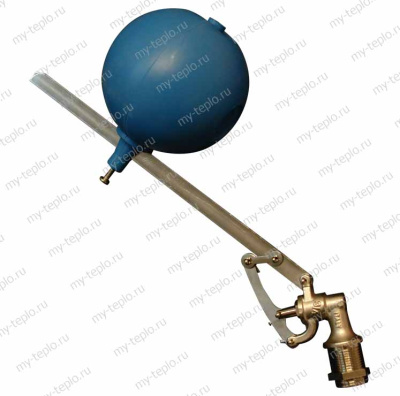

Поплавковый клапан Farg 3/4" (комплект, с шаром) (Farg3/4compl)

Клапан, который следит за водой вместо вас

Поплавковый клапан Farg 3/4" (комплект, с шаром) — это механическое устройство для автоматического управления уровнем воды в накопительном баке или резервуаре. Никакой электроники, никаких датчиков, никакого программирования. Вкрутил в штуцер бака, собрал, запустил воду — дальше клапан работает сам. Открывается, когда уровень воды падает, и закрывается, когда бак наполнен. Именно так это устроено уже несколько десятков лет — и именно поэтому такой принцип до сих пор считается надёжным.

Типоразмер 3/4 дюйма (DN20, условный проход 20 мм) — это уже не бытовой минимум, а рабочий вариант для баков среднего и крупного объёма. Если 1/2 дюйма — это клапан для небольших дачных бочек и компактных накопителей, то поплавковый клапан Farg 3/4" (комплект, с шаром) рассчитан на резервуары, которые нужно наполнять быстро: от 500 литров и выше. Загородный дом с постоянным проживанием, промышленные накопительные ёмкости, баки запаса воды в котельных — именно здесь этот типоразмер оказывается на своём месте.

Артикул Farg3/4compl означает «комплект»: в коробке всё, что нужно для монтажа прямо сейчас. Не нужно отдельно искать поплавок, подбирать диаметр шара, докупать прокладки. Открыл упаковку, собрал, поставил — готово. Поплавковый клапан Farg 3/4" (комплект, с шаром) поставляется в собранном виде и готов к установке без дополнительных покупок. Весь ассортимент оборудования для водоснабжения и отопления — на оборудование для водоснабжения и отопления.

Как устроен клапан серии 511

Поплавковый клапан Farg 3/4" (комплект, с шаром) относится к серии 511 — это основная рабочая серия компании F.A.R.G. для баков среднего и крупного размера.

Корпус клапана изготовлен из латуни методом горячей штамповки с никелевым покрытием. Горячая штамповка — это принципиально важный момент. В отличие от литья, при штамповке металл уплотняется, структура становится более однородной, без раковин и пустот внутри. Никелевое покрытие снаружи защищает от коррозии и даёт тот характерный серебристый вид, который легко отличить от дешёвых аналогов с матовой или желтоватой поверхностью.

Внутри корпуса — запорный узел: шток и седло. В стандартной версии серии 511 седло латунное. Это означает, что клапан подходит для обычной водопроводной воды — холодной и горячей до 80°C. Для воды с повышенной жёсткостью или агрессивным составом в серии 511 предусмотрено исполнение с седлом из нержавеющей стали AISI 304 — оно изнашивается медленнее при постоянном контакте с абразивными частицами или химически активной водой.

Штанга — плоская, из нержавеющей стали AISI 430. Длина штанги в комплектной версии 3/4" — 320 мм. Именно штанга соединяет корпус клапана с поплавковым шаром. Плоская форма, а не круглая трубка — это не случайность: плоский профиль жёстче на изгиб и лучше держит геометрию при длительной нагрузке от веса шара.

Поплавок в комплекте — пластиковый шар диаметром 120 мм. Он полый, из ударопрочного пластика, рассчитан на максимальную рабочую температуру 80°C. Шар крепится к штанге через ползунковое соединение — это означает, что его положение можно менять вдоль штанги без инструментов, просто сдвигая по пазу. Сместил шар ближе к клапану — уровень наполнения бака при срабатывании станет ниже. Сдвинул дальше — выше. Регулировка занимает несколько секунд.

Пятиосевая шарнирная система — отличительная черта итальянские поплавковые клапаны для баков серии 510–511. Клапан монтируется и работает на пяти шплинтах (осях), что обеспечивает более полное и плотное прижатие запорного элемента к седлу при закрытии. Это напрямую влияет на герметичность: клапан не подтекает даже при нестабильном давлении в сети.

Резьба присоединения — 3/4" наружная, BSP. Стандартная трубная резьба, совместима со штуцерами пластиковых баков, переходниками, тройниками и любой стандартной трубопроводной арматурой. В комплект также входят уплотнительные прокладки и контргайка для герметичного крепления в стенке бака.

Где применяется клапан 3/4 дюйма

Типоразмер 3/4" выбирают в тех случаях, когда 1/2 дюйма не хватает по производительности или по диаметру штуцера в баке.

Самое массовое применение — накопительные баки в загородных домах с постоянным проживанием. Если в доме несколько санузлов, стиральная машина, посудомоечная машина, полив — расход воды значительный, и скорость наполнения бака становится важным параметром. Поплавковый клапан Farg 3/4" (комплект, с шаром) обеспечивает пропускную способность около 3,5 м³/ч при давлении 3 бара — это почти вдвое больше, чем у версии 1/2 дюйма. Резервуар на 1000 литров при нормальном давлении наполнится примерно за 20–25 минут.

Второй сценарий — промышленные и коммерческие резервуары. Накопительные ёмкости технической воды на производстве, баки запаса в котельных и тепловых пунктах, резервуары для систем полива больших площадей. Там, где нужна механическая надёжность без электроники и где обслуживающий персонал не должен тратить время на контроль уровня вручную, поплавковый клапан Farg 3/4" (комплект, с шаром) стоит годами без замены.

Весь модельный ряд для таких задач — в разделе поплавковые клапаны 3/4 дюйма для накопительных резервуаров.

Третий вариант — баки запаса воды в районах с нестабильным водоснабжением или частыми отключениями электричества. Клапан работает полностью механически: при наличии давления в водопроводе он сам наполняет бак, независимо от того, есть ли электричество в доме или нет.

Максимальная рабочая температура — 80°C. Это значит, что клапан подходит не только для холодного водоснабжения, но и для баков горячей воды — например, накопительных ёмкостей ГВС, где температура не превышает этот предел.

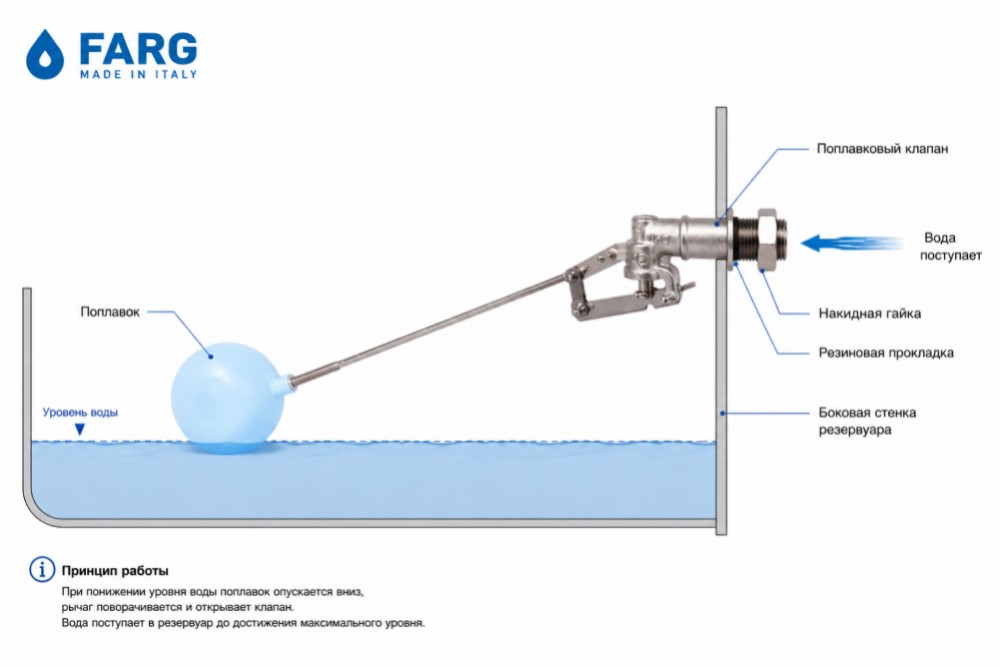

Важный практический момент: клапан монтируется в боковую стенку бака через отверстие диаметром 26,5 мм или через готовый штуцер 3/4". Поплавковый клапан Farg 3/4" (комплект, с шаром) устанавливается в верхней части резервуара — так, чтобы шар при максимальном наполнении не упирался в крышку или стенки бака.

Как работает система водоснабжения с накопительным баком

Чтобы понять, почему поплавковый клапан Farg 3/4" (комплект, с шаром) так важен в системе, нужно разобраться, как вся схема работает целиком.

Накопительный бак в системе водоснабжения стоит выше точек потребления — на чердаке, на специальной подставке или просто на высоте, достаточной для создания напора. Вода из скважины или колодца подаётся насосом снизу вверх в этот бак. Из бака самотёком или через насос подаётся к кранам, душу, бойлеру, стиральной машине.

Когда бак наполнен — клапан закрыт, подача воды остановлена. Насос либо отключается автоматически (если подключён через реле давления или поплавковый выключатель), либо продолжает работать против закрытого клапана — второй вариант нежелателен, поэтому правильная обвязка всегда предусматривает защиту насоса.

Когда из бака берут воду — уровень падает, поплавок опускается, клапан открывается, вода снова поступает в резервуар. Насос включается и качает воду до тех пор, пока клапан снова не закроется при достижении заданного уровня.

Давление в системе влияет на поведение клапана напрямую. Чем выше давление в подающей трубе, тем больше усилие требуется от поплавка для перекрытия. Для клапана 3/4" серии 511 рабочий диапазон — от 0,5 до 5 бар. При давлении ниже 0,5 бар клапан может не закрываться полностью, выше 5 бар — прижимная сила поплавка перестаёт справляться с давлением воды. Если давление в сети нестабильное или периодически превышает 5 бар, стоит предусмотреть редуктор давления перед клапаном.

Один практический совет, который часто игнорируют: в баке рекомендуется сделать перелив — трубку аварийного слива, которая выходит ниже максимального уровня заполнения. Если клапан по какой-то причине не сработает вовремя, перелив выведет лишнюю воду наружу, а не на пол. F.A.R.G. прямо указывает на это в своей документации: перелив — обязательный элемент правильно собранной системы.

Если нужна версия без шара в комплекте — клапан 3/4 без шара в комплекте доступен отдельно: шар подбирается под конкретный резервуар и давление самостоятельно.

Что ещё нужно в системе рядом с клапаном

Поплавковый клапан Farg 3/4" (комплект, с шаром) решает одну задачу: управляет уровнем воды в баке. Но вокруг него строится целая обвязка, и каждый её элемент влияет на то, насколько надёжно работает вся система в целом.

Насос. Для подачи воды из скважины или колодца в накопительный бак нужен насос подходящей производительности. Если насос качает воду медленнее, чем она расходуется, бак будет постепенно пустеть — уровень упадёт ниже допустимого. Производительность насоса должна превышать средний расход воды в доме, а пиковый расход должен покрываться из запаса, накопленного в баке.

Реле давления или поплавковый выключатель. Управляет включением и выключением насоса. Поплавковый выключатель — дополнительный поплавок в баке, замыкающий или размыкающий цепь управления насосом при достижении заданного уровня. Это важная деталь: без автоматического управления насосом при закрытом клапане насос работает вхолостую против закрытой системы.

Обратный клапан. Устанавливается на линии подачи воды от насоса к баку. Его задача — не дать воде из бака уйти обратно в скважину при остановке насоса. Без обратного клапана каждый раз при остановке насоса давление в подающей трубе упадёт, и цикл запуска насоса станет более тяжёлым.

Фильтр грубой очистки. Ставится перед входом в бак. Задерживает песок, взвешенные частицы, ржавчину. Это защищает запорный узел поплавкового клапана: абразивные частицы — одна из главных причин износа седла и уплотнителя.

Штуцер или адаптер для монтажа клапана. Большинство пластиковых накопительных баков имеют готовые врезные штуцеры с внутренней резьбой 3/4" или 1". Если в вашем баке штуцер именно на 3/4" — поплавковый клапан Farg 3/4" (комплект, с шаром) встаёт напрямую, без переходников.

Манометр. Позволяет контролировать давление в подающей линии. Если давление вдруг резко выросло или упало — это сигнал проверить систему. Поплавковый клапан Farg 3/4" (комплект, с шаром) при давлении выше 5 бар может не держать герметичность — манометр позволяет своевременно это выявить и поставить редуктор давления.

Перелив. Аварийный слив в баке обязателен. Его делают в виде трубки, врезанной в стенку бака на уровне максимально допустимого заполнения. Трубка выводится за пределы бака — в канализацию или на улицу.

Полезные факты о клапане Farg 3/4 в комплекте с шаром

Чем отличается версия с шаром от версии без шара. Артикул Farg3/4compl означает, что пластиковый шар диаметром 120 мм уже в комплекте. В версии без суффикса compl шар не входит в поставку — его нужно докупать отдельно. Для большинства бытовых и коммерческих задач шар 120 мм — стандартный вариант. Если давление в сети высокое (близко к 5 бар), иногда ставят шар большего диаметра: более крупный поплавок развивает большую подъёмную силу и надёжнее перекрывает клапан при высоком давлении.

Прижимная сила регулируется положением шара. Чем дальше шар от корпуса клапана — тем больше рычажное плечо и тем меньше усилие требуется от поплавка для перекрытия. На практике шар почти всегда устанавливают в крайнем положении ползунка — ближе к концу штанги. Это даёт максимальную подъёмную силу.

Поплавок рекомендуется устанавливать креплением к рычагу вниз. Это важная деталь монтажа, которую часто игнорируют. Если поставить шар крепежом вверх — со временем соединение может ослабнуть из-за постоянного контакта с водой и вибраций при наполнении бака.

Никелевое покрытие — не только эстетика. Оно защищает латунные детали от контакта с водой и продлевает ресурс клапана. Особенно это важно при установке в баки питьевой воды: никелированная поверхность нейтральна к питьевой воде и не даёт осадков.

Поплавковый клапан Farg 3/4" (комплект, с шаром) не требует обслуживания в процессе эксплуатации. Поплавковый клапан Farg 3/4" (комплект, с шаром) проверяется визуально раз в сезон — этого достаточно для уверенности в работе системы. Единственное, что нужно делать периодически — визуально проверять, не заклинил ли шар или штанга при наполнении бака. Это легко заметить по переполнению или, наоборот, по тому, что бак не наполняется до нужного уровня.

Как правильно установить клапан в стенку бака. Отверстие в стенке бака под клапан — 26,5 мм. Клапан вкручивается снаружи бака, изнутри фиксируется контргайкой через уплотнительную прокладку. Затягивать нужно без фанатизма: пластиковый бак легко повредить, если тянуть слишком сильно. Достаточно, чтобы прокладка обеспечивала герметичность — подтянуть можно от руки плюс четверть оборота ключом.

Направление установки клапана в баке. Клапан монтируется строго горизонтально — резьба входит в стенку бака перпендикулярно. Штанга с шаром при этом направлена горизонтально внутрь бака. Нельзя устанавливать клапан так, чтобы штанга была направлена вниз или вверх: в таком положении механизм не работает правильно.

Серия 511 F.A.R.G. применяется для баков среднего и большого объёма. Если задача — бак с жёсткой или агрессивной водой, стоит рассмотреть клапан 3/4 с нержавеющим седлом для жёсткой воды — принцип работы и монтаж идентичны, разница только в материале запорного узла.

Поплавковый клапан Farg 3/4" (комплект, с шаром) производит компания F.A.R.G., которая работает в Италии с начала 1960-х и специализируется исключительно на поплавковых клапанах. Одна специализация, шестьдесят лет производства, полный цикл от сырья до готового изделия на одном предприятии в провинции Новара — вот откуда берётся стабильное качество, которое отличает поплавковый клапан Farg 3/4" (комплект, с шаром) от дешёвых аналогов неизвестного происхождения.

Технические характеристики изделия: корпус — штампованная латунь с никелевым покрытием, седло — латунь, штанга — нержавеющая сталь AISI 430, длина штанги — 320 мм, диаметр поплавкового шара — 120 мм, материал шара — пластик, присоединение — 3/4" наружная резьба BSP, максимальное рабочее давление — 5 бар, максимальная рабочая температура — 80°C, страна производства — Италия.

Если нужен клапан большего типоразмера — клапан Farg на дюйм в комплекте с шаром или клапан Farg полтора дюйма готовый комплект — для резервуаров большого объёма, где нужна ещё более высокая пропускная способность.
